产品编号：Servo Driver
产品价格：请电邮
产品简介：先进的向量伺服控制器
订购型号

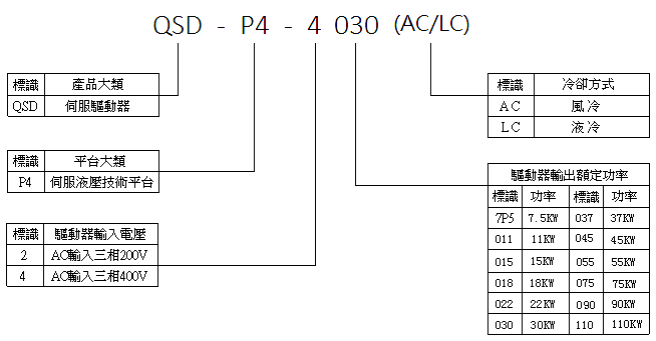

图1：QSD系列伺服驱动器铭牌含义及命名规则

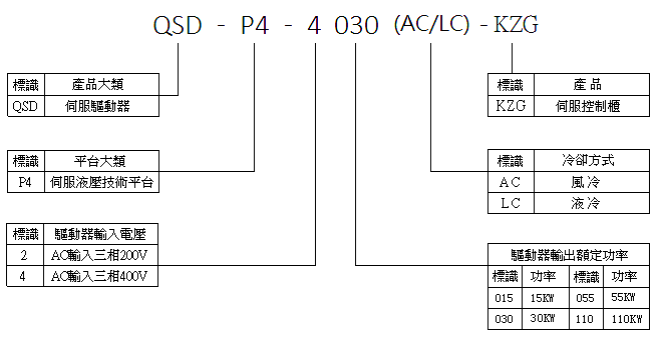

图2：QSD系列控制柜铭牌含义及命名规则
200V规格型号及额定电流
|
型号 |
最大适配 同步电机 |
额定 电流 |
型号 |
最大适配 同步电机 |
额定 电流 |
|
QSD-P4-27P5AC |
7.5kW |
30A |
QSD-P4-2037AC |
37kW |
130A |
|
QSD-P4-2011AC |
11KW |
42A |
QSD-P4-2045AC |
45kW |
160A |
|
QSD-P4-2015AC |
15kW |
55A |
QSD-P4-2055AC |
55kW |
200A |
|
QSD-P4-2018AC |
18kW |
70A |
|
|
|
|
QSD-P4-2022AC |
22kW |
80A |
|
|
|
|
QSD-P4-2030AC |
30kW |
110A |
|
|
|
表1：QSD系列伺服驱动器（风冷）规格型号及额定参数
|
型号 |
最大适配 同步电机 |
额定 电流 |
型号 |
最大适配 同步电机 |
额定 电流 |
|
QSD-P4-27P5LC |
7.5kW |
30A |
QSD-P4-2037LC |
37kW |
130A |
|
QSD-P4-2011LC |
11kW |
42A |
QSD-P4-2045LC |
45kW |
160A |
|
QSD-P4-2015LC |
15kW |
55A |
QSD-P4-2055LC |
55kW |
200A |
|
QSD-P4-2018LC |
18kW |
70A |
|
|
|
|
QSD-P4-2022LC |
22kW |
80A |
|
|
|
|
QSD-P4-2030LC |
30kW |
110A |
|
|
|
表2：QSD系列伺服驱动器（液冷）规格型号及额定参数
400V 规格型号及额定电流
|
型号 |
最大适配 同步电机 |
额定 电流 |
型号 |
最大适配 同步电机 |
额定 电流 |
|
QSD-P4-47P5AC |
7.5kW |
17A |
QSD-P4-4037AC |
37kW |
75A |
|
QSD-P4-4011AC |
11KW |
25A |
QSD-P4-4045AC |
45kW |
90A |
|
QSD-P4-4015AC |
15kW |
32A |
QSD-P4-4055AC |
55kW |
110A |
|
QSD-P4-4018AC |
18kW |
38A |
QSD-P4-4075AC |
75kW |
150A |
|
QSD-P4-4022AC |
22kW |
45A |
QSD-P4-4090AC |
90kW |
180A |
|
QSD-P4-4030AC |
30kW |
60A |
QSD-P4-4110AC |
110kW |
210A |
表3：QSD 系列伺服驱动器（风冷）规格型号及额定参数
|
型号 |
最大适配 同步电机 |
额定 电流 |
型号 |
最大适配 同步电机 |
额定 电流 |
|
QSD-P4-47P5LC |
7.5kW |
17A |
QSD-P4-4037LC |
37kW |
75A |
|
QSD-P4-4011LC |
11kW |
25A |
QSD-P4-4045LC |
45kW |
90A |
|
QSD-P4-4015LC |
15kW |
32A |
QSD-P4-4055LC |
55kW |
110A |
|
QSD-P4-4018LC |
18kW |
38A |
QSD-P4-4075LC |
75kW |
150A |
|
QSD-P4-4022LC |
22kW |
45A |
QSD-P4-4090LC |
90kW |
180A |
|
QSD-P4-4030LC |
30kW |
60A |
QSD-P4-4110LC |
110kW |
210A |
表4：QSD 系列伺服驱动器（液冷）规格型号及额定参数

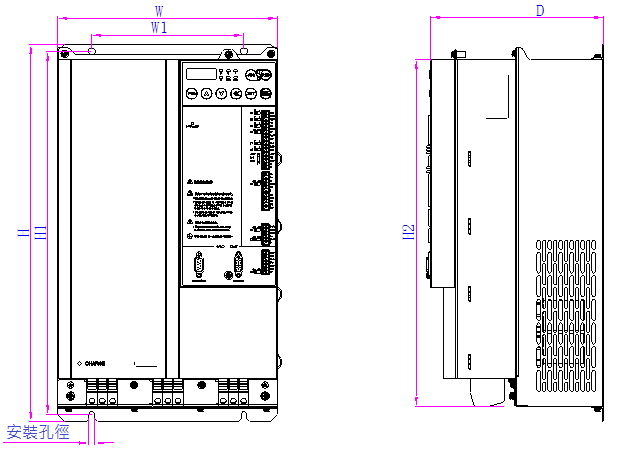

安装尺寸
|
||||||||
|
型号 |
外形尺寸 |
安装孔位 |
安装 孔径 |
|||||
|
200V |
400V |
W |
H |
H2 |
D |
W1 |
H1 |
|
|
QSD-P4-27P5AC |
QSD-P4-47P5AC |
210mm |
328mm |
294mm |
165mm |
160mm |
314mm |
ф7mm |
|
- |
QSD-P4-4011AC |
|||||||
|
- |
QSD-P4-4015AC |
|||||||
|
QSD-P4-2011AC |
QSD-P4-4018AC |
260mm |
446mm |
410mm |
202mm |
180mm |
430mm |
ф7mm |
|
QSD-P4-2015AC |
QSD-P4-4022AC |
|||||||
|
QSD-P4-2018AC |
QSD-P4-4030AC |
|||||||
|
QSD-P4-2022AC |
QSD-P4-4037AC |
320mm |
568mm |
518mm |
272mm |
180mm |
543mm |
ф10mm |
|
QSD-P4-2030AC |
QSD-P4-4045AC |
|||||||
|
QSD-P4-2037AC |
QSD-P4-4055AC |
|||||||
|
QSD-P4-2045AC |
QSD-P4-4075AC |
390mm |
621mm |
565mm |
312mm |
240mm |
596mm |
ф11mm |
|
QSD-P4-2055AC |
QSD-P4-4090AC |
|||||||
|
QSD-P4-2075AC |
QSD-P4-4110AC |
|||||||
